Como na segunda postagem do blog eu escrevi um pouco sobre o site TemplateMaker.
Quais os modelos disponíveis e como usar as funções para gerar um molde.
Hoje eu vou mostrar para você que não tem Coreldraw ou outro programa de edição do mesmo estilo, como abrir o molde em DXF gerado no site direto no Studio Silhouette.
Primeiro eu escolhi o molde Caixa de Presente.
Segue o link direto do modelo.
Nas configurações de medida escolhi a medida em centímetros.
E coloquei 5 cm tanto na altura, largura e comprimento.
Cliquei no tipo de arquivo em DXF.
Clicado em DXF agora clico em Crie!.
Depois de alguns segundos o navegador vai da r a opção de Abrir Salvar o Cancelar.
Salve o molde.
Agora com o Studio aberto.
Use a opção abrir ou arraste o DXF para dentro do Studio.
Seu DXF vai abrir assim bem pequeninho.
Antes mesmo de clicar sobre o molde eu vou fazer um quadrado usando a ferramenta Desenhar Retângulo.
Vou na opção Redimensionar e vou colocar as medidas que
usei no site template.
Antes tiro a seleção da opção Bloqueio Aspecto.
E ai insiro as medidas de 5 centímetros para todos os lados a clico em Aplicar.
Agora sim eu vou selecionar o molde e aumentar um pouco para melhor visualizar.
Vou na opção agora de Desagrupar.
E vou deletar essas partes escritas com a descrição o molde.
Eu vou usar aquele quadrado que fiz como base para redimensionar o molde.
Você pode ir ajustando puxando pelas laterais e quando perceber que está mais próximo o meio do molde do tamanho do quadrado você pode ir mudando manualmente as medidas.
Lembre-se de deixar o Bloqueio Aspecto desabilitado.
Quando o seu molde se encaixar no quadro que fez como base seu molde estará nas medidas corretas.
Delete o quadrado.
Agora vamos editar o molde.
Você percebeu que ele não vem com indicações de picote diretamente.
Então pra isso precisamos editar os pontos e separar as linhas para configurar a linha de corte da linha de dobra.
Para isso comece clicando no molde e com botão direito do mouse clique em Liberar Caminho Composto.
Feito isso selecione o molde clicando em alguma parte dele.
E ai vá até a opção janela de Cor de Linha e escolha um cor para diferenciar essa parte do molde.
Você vai perceber que o molde fica um pouco esquisito.
Que as separações das linhas ficam incorretas.
Por isso vamos editar.
Clique sobre o molde e vá até a opção Editar pontos.
O seu molde ficará cheio de pontos em preto.
É nesses pontos que vamos quebrar as linhas para que elas se separem e assim mudar para dobra/picote.
Primeiro identifique aonde são os pontos de dobra.
Terá que ficar depois de editado como na fotinho escrito Depois.
Estude o molde isso é muito importante.
Identifique onde será a linha de picote.
Feito isso.

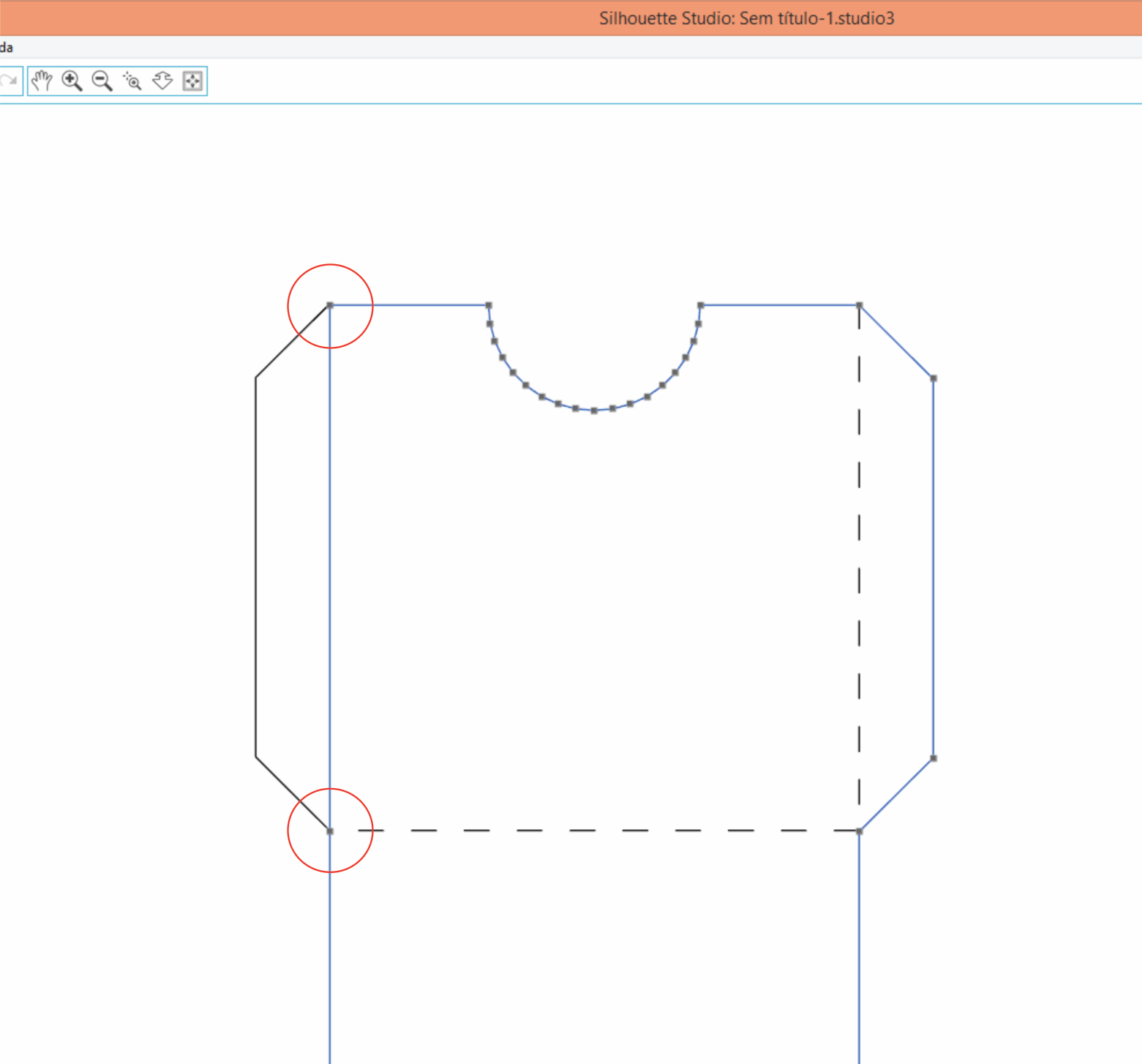

Clique sobre o ponto.
Perceberá que a linha que se refere ao ponto fica vermelha.
Clique novamente sobre o ponto como o botão direito do mouse.
e clique sobre a opção Quebrar Caminho.
Faça o mesmo procedimento no outro ponto.
Agora selecione a linha do ponto e com botão direito do
mouse clique na opção Liberar Caminho Composto.
As linhas agora já estão soltas.
Com as duas linhas selecionadas vá até a opção Estilo de Linha.
E escolha a linha de picote.
Pronto você já editou essa parte do molde.
Faça o procedimento com o restante do molde.
Identifique aonde a linha tem que ser picote/dobra.
E use a opção Editar pontos.
Clique sobre o ponto.
Com botão direito do mouse Quebrar Caminho.
Depois com botão direito do mouse Liberar Caminho Composto.
E na opção Estilo de Linha mude para picote.
Terminada a edição de pontos.
Escolha um cor de linha para o corte e outra para dobra.
Seu molde está na medida certa e pronto para corte.
Configure o tamanho do papel e as opções de corte.
E a sua caixinha estará pronta para cortar.
Agora caso for inserir um papel digital você terá
que antes fazer um procedimento porque com a edição de pontos eles ficam abertos.
Vá até a opção Editar e escolha Selecionar por cor...
Vai aparecer a opção com as cores do seu molde.
Seleciona a que escolheu para ser a da linha de corte.
Clique sobre a cor.
Na opção Objeto clique em Criar Caminho Composto.
E logo em seguida na opção Deslocamento.
Vai clicar na primeira opção Deslocar para criar um contorno no molde.
Use a distancia que achar melhor no caso desse molde
usei 0,200 com cantos retos e clique em Aplicar.
Seu molde agora tem uma sangria ou contorno em volta.
Clique sobre esse contorno e com botão direito do mouse clique Liberar Caminho Composto.
E ai delete a linha excedente como na foto.
Clique novamente na linha de contorno e na opção de Configurações de Corte.
selecione a opção Sem Corte.
Agora é só inserir o preenchimento que quer pode ser os
já pré-carregados no Studio ou algum outro papel digital que você quiser.
Você já sabe editar pontos e fazer uma sangria ou deslocamento para inserir papéis digitais em um molde com pontos abertos.
Agora use vários modelos do site TemplateMaker abrindo direto no seu Studio e cortando em sua silhouette.
Bons cortes...
Espero que tenha ajudado,
Bjs
